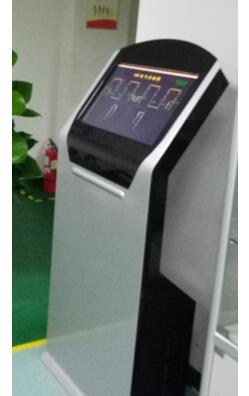

配电室值班机器人

一、概述

很多配电室都配置有值班人员，需要24小时轮班，开发配电室值班机器人，可以替代值班人员工作，一旦发生问题立即上报，且生成运行日志等功能。

主要功能：采用22寸电容触摸屏，能够监测配电室的10KV、400V、直流屏、环境、视频等一体化监控；自动生成运行日志报表；报警管理，打印输出；能耗记录分析，生成异常预警；电源运行实时诊断功能，预警可能发生的问题，提前维护。

二、产品特点

1、采用自定义控件，统一设计风格。

2、使用插件的方式来标准各种通讯协议，可集成任何网络、设备、协议。 3、将专业的电力知识库和事故库集成与本系统中，可以根据实际和历史数据库与事故数据库对比，提出预警异常和维护建议。

4、支持有线或GPRS通信。

5、具备声光报警。

6、系统具备值班人员签到打卡，维护记录等功能，资料下载功能。

7、能够监测10KV 400V 直流系统 环境以及视频数据。

三、产品功能页面

3.1、主画面

软件主画面简洁直观，能迅速反应整个配电室运行状态，同时，上面有多个功能按钮，分别对应与系统设置、告警查询、通信网络、使用说明，使用帮助等信息。

3.2、10KV

10KV是配电室能源输入的重要配电线路，详尽监测了综保所有数据。

3.3、400V系统图

400V系统监测的内容包含进线、馈线、无功补偿柜的所有数据：1#进线图、2#进线图、1#馈线图、2#馈线图、母联信息。

3.4、直流屏

直流屏系统为备用电源，能够为10KV开关紧急情况下提供分闸能源，是非常重要的，因此，全面监测直流电源是非常必要的。其保护了交流输入，充电机、合闸母线、控制母线、蓄电池以及各个馈线支路的绝缘状态。

3.5、环境温湿度

配电室的设备属于高精度仪表或控制设备，需要在一定的环境下进行工作，因此，我们对配电室的温湿度，漏水状态，烟感进行了监测，有效避免外在因素对设备引起的事故。

3.6、数据报表功能

查看报表记录，日报、月报、年报等报表。

3.7、数据统计功能

通过后台管理系统设置，可以对关键数据进行存储，如电度，电流等，按照周期和门槛值规则，以曲线图，饼状图，柱状图显示。

3.8、历史告警

此处仅显示当前站点所有历史告警记录

3.9、数据预警功能

系统能够根据历史库，与行业的告警事故库进行比对，确保产品能够在配电室可能发生事故之前提出预警，协助客户提前处理。

3.10、运维日志记录功能

系统自动生成运维日志记录，并存储。

四、数据联网

值班机器人具备数据与配电室云平台监控联网功能，是一个开放性系统，采取数据加密算法，将指定的数据传入到配电室云平台上，可以在值班监控中心查看到所有数据。值班室与配电室机器人可以进行互动，信息安全可靠交互。

系统总揽:

10KV系统图、400V系统图、直流屏系统图、环境系统图、报表、曲线图表、资料下载。
