HW-5600水电暖云平台

1．系统功能

系统重点功能：

1．水电表预付费管理，欠费自动断水断电，系统远程充值（无需现场刷卡）

2．水电表远程抄表管理，可以查询每日/每月/每年数据报表，及针对性每一户小时详细报表（电表可以查询用电量、剩余电流、电流、电压、功率；水表可以查询用水量、剩余量）。

3．剩余量不足可以通过短信自动报警，通过联通/移动短信报警平台

4．与物业管理APP对接之后可以实现自助APP缴费

系统其他功能简介：

5．具备变手动抄表为自动抄表功能，提高工作效率；

6．提高抄表数据准确性，保证远程抄读准确率100%，完全解决数据抄读不准确或作弊行为；

7．统一预付费管理、解决收费难等问题；

8．实现远程充值功能，可由管理员完成电脑直接充值的功能，不需要由用户至配电房插卡充值，断网可用掌机离线充值，与APP对接完成之后，可实现手机在线支付，完全脱离人工充值缴费；

9．系统分配不同的管理权限，例如充值管理员、财务、维保员等不同的职能，可以为每一个管理员设定不同辖区的表计，便于分布式管理；

10．实时掌握各表计运行情况，能够及时发现故障，建立点位监控界面，在图上可以直观找到故障点；

11．系统结构为C/S架构软件作为抄表前置机，用于稳定、快速得采集及存储数据，设定抄表周期、命名等功能。B/S架构WEB软件作为运行服务器，用于处理业务功能，例如充值、查询数据、报警、页面浏览、分配权限等功能。该模式只需要在贵公司的局域网内安装一台服务器，其余客户端电脑只需要使用普通办公电脑或者手机，登陆不同的账号即可完成；

12．通过智能抄表系统将数据采集至中心机房，并生成相应报表、曲线等信息。可生成小时、日、月、年电能报表，可显示各抄表项曲线，例如电压、电流、功率等曲线；

13．通过采集设备的合理配置，在花费最小的情况下，隔离每一个楼层或每一个配电箱的通讯，当出现线路短路/断路时，不影响其他区域的数据采集；

14．系统可为每一台电能表设定最大功率及突变功率恶性负载识别功能；当电能表检测到超出突变功率或者最大功率时，电表在5秒内自动断电，3分钟后自动恢复供电，以示警告；

15．短信报警功能，可为每个电表设置相应报警值，短信可发送至业主及管理员手机，一台表计可以设置多个报警手机；

16．电表可随时切换四种用电模式（1、无条件送电，可在电表没有钱时强行合闸；2、无条件断电，可在电表还有剩余电量时，强行断电；3、预付费模式，欠费自动断电，不续费不合闸，超过功率断电3分钟；4、公用模式，欠费不断电，超过功率断电3分钟），可根据现场实际情况由管理员灵活设置；

17．电表可设置透支电量；

18．水表内置控制阀门，纯铜设计，水费到0自动断水，与电表相同。

19．可通过每栋楼的自助查询终端自助查询每一户的用电量、用水量、剩余量等信息（选配）；

20．可建立用电损耗分析（需要安装公用表及楼栋总表）；

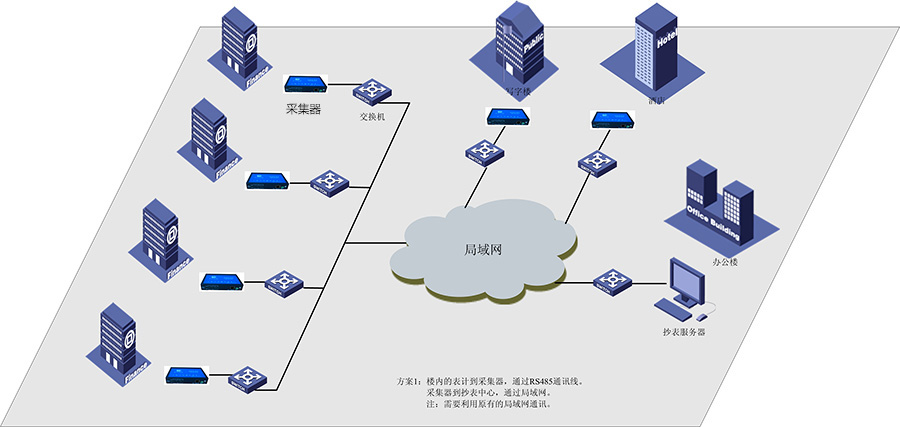

2．系统拓扑图

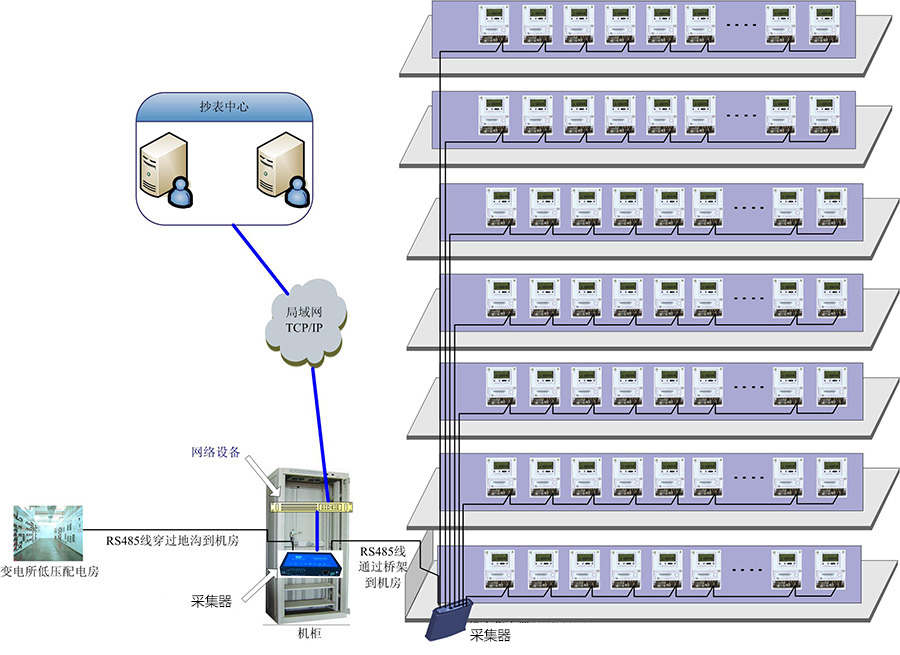

现场考虑采用TCP/IP采集模式，服务器安装在物业办公室机房，现场每栋楼安装两台数据采集终端，每台采集终端通过内部局域网与服务器连接。系统除了短信报警（每条短信不超过0.1元）及APP服务器费用（每年不超过2000元），无需其他运营使用费。

3.系统配置

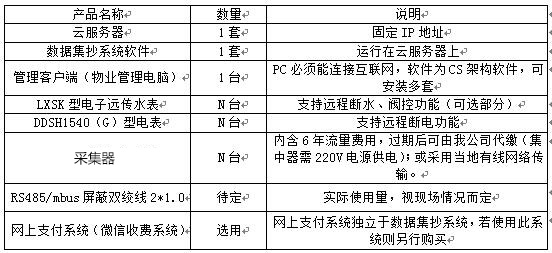

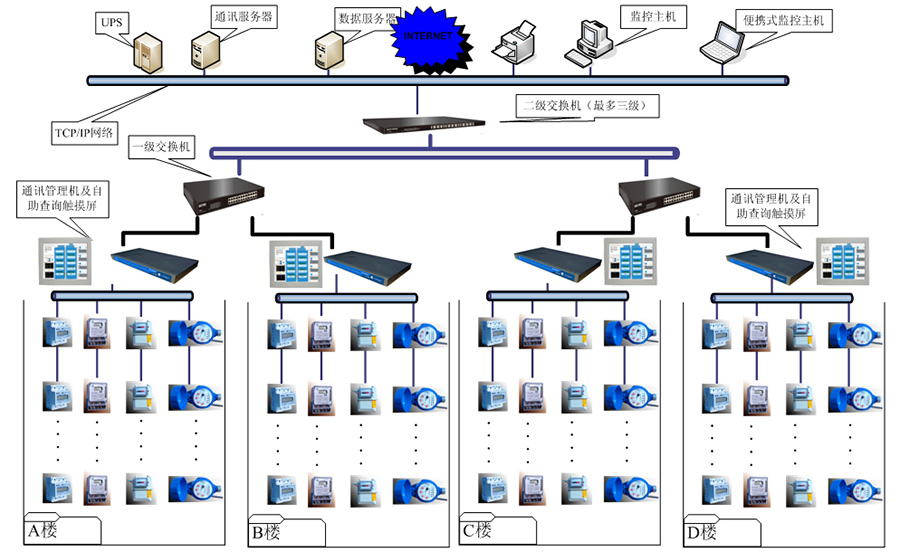

系统主要由表具通过485或MBUS线连接到集中器，集中器通过GPRS直接上传至云服务器。客户可以通过能上网的，安装客户端的电脑查看表具的信息，并进行充值等操作。详细列表：

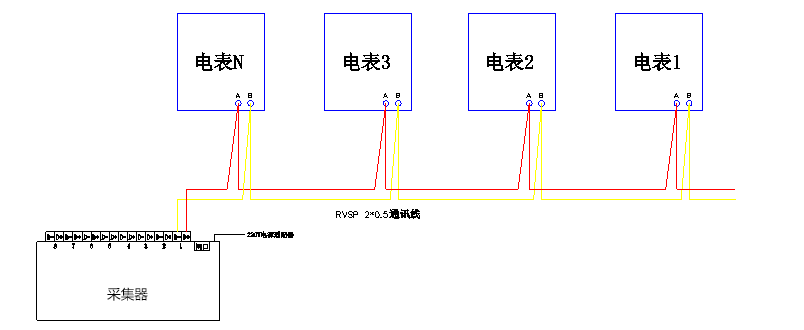

4.楼层内布线方案
